OTTO HS |
Poziome prasy do belowania |
WWBpo |
Zastosowanie:
- prasowanie luźnych wiórów metalowych, puszek, butelek PET,
|
POZIOME |
|
wersja |
WWBpo
|
OPCJA STEROWANIA NA ELEKTROZAWORACH
|
|
Nacisk w (T) |
do10 |
do 20 |
do 40 |
do 60 |
|
|
|
|
|
Napęd o mocy w (kW) |
3 |
3 |
7,5 |
11 |
|
|
|
|
Zasilanie (V) |
240/400 |
240/400 |
400 |
400 |
|
|
|
|
waga beli** |
50/70 |
100/150 |
250/350 |
400/500 |
|
|
|
|
Wysokość urządzenia w miejscu otworu zasypowego |
650 |
750 |
900 |
1000 |
|
|
|
|
Zajmowana powierzchnia |
700x2100 |
1000x3000 |
1050x4400 |
1550x5800 |
|
|
|
|
Waga urządzenia |
680 |
1300 |
2600 |
3650 |
|
|
|
|
Cena PLN.netto |
36000
|
47000
|
59000
|
70000
|
+7500
|
|
| ** waga beli ok. w zależności od materiału zasypowego.
Wyposażenie

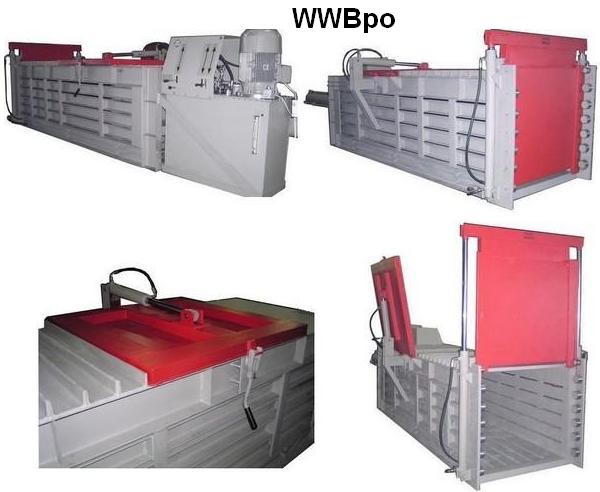

1.Hydrauliczne otwieranie klapy zasypowej za pomocą siłownika hydraulicznego(na fotografi urządzenie z klapą otwieraną na bok-rys 1, występuje wersja z otwieraniem na przód-rys 2)
2.Hydrauliczne otwieranie otworu wyrzutowego za pomocą dwóch siłowników hydraulicznych
3. Wiązanie materiału ręcznie odpowiednią taśmą, sznurkiem lub drutem.
4A. Sterowanie - przycisk uruchamiający agregat + rozdzielacz za pomocą którego wykonujemy ruch stempla, otwieramy/zamykamy komorę zasypową i otwór wyrzutowy.
Zasada działania.
Cofamy stempel prasujący do położenia całkowitego wsunięcia tłoczyska siłownika głównego, następnie zamykamy otwór wyrzutowy i podnosimy klapę
zasypową – wszystko przy pomocy odpowiednio przesterowanych sekcjach rozdzielacza (odpowiednie położenie wajch rozdzielacza). Następnie należy przełożyć pięć drutów wiążących bele przez otwory przy zasuwie otworu wyrzutowego, po czym zasypujemy komorę zasypową. Po wypełnieniu komory materiałem wsadowym, zamykamy klapę otworu wsadowego i ją ryglujemy. Następnie zaczynamy proces prasowania wsadu. Gdy stempel osiągnie maksymalny dopuszczalny
nacisk zadziała zawór przelewowy blokujący dalsze prasowanie co będzie oznaczało że materiał został maksymalnie sprasowany. W tym momencie można związać bele lub dorzucić materiał wsadowy w celu uzyskania większej beli, powtarzając proces prasowania na nowo. W przypadku chęci dorzucenia większej ilości
materiału, należy wycofać stempel prasujący w pozycje początkową (pełne wsunięcie tłoczyska siłownika głównego), następnie odryglować klapę komory zasypowej i ją otworzyć. Po ponownym zasypaniu komory należy ja zamknąć i zaryglować. Następnie należy sprasować materiał wsadowy. Po skończonym prasowaniu materiału należy związać przy pomocy wcześniej przełożonych pięciu drutów (jeden na otwór). Druty należy przełożyć przez otwory przed stemplem prasującym, po czym należy końce drutów mocno skręcić. Teraz należy otworzyć otwór wyrzutowego, następnie wypchnąć związaną bele przy pomocy stempla prasującego.

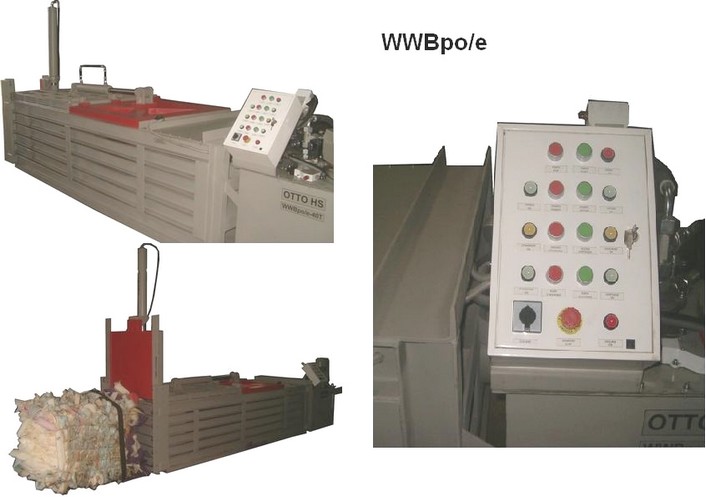

4B. Sterowanie w opcji dodatkowej za pomocą przycisków na elektrozaworach
Zasada działania
W tym przypadku do obsługi urządzenia służy siedem przycisków. Sześć przycisków obsługujących pracę urządzenia: stepla (1 wysuw / 2 powrót), klapy zasypowej (3 otwieranie / 4 zamykanie), zasuwy otworu wyrzutowego (5 unoszenie / 6 zamykanie) oraz włącznika pompy 7. Możliwość zamontowania przycisków na pilocie na kablu połączonym z agregatem. Opcja zastosowania elektrozaworów wiąże się z dopłatą w wysokości 7500,00 zł +22%VAT.
|
