Start » PRODUKTY » PRASY HYDRAULICZNE WARSZTATOWE

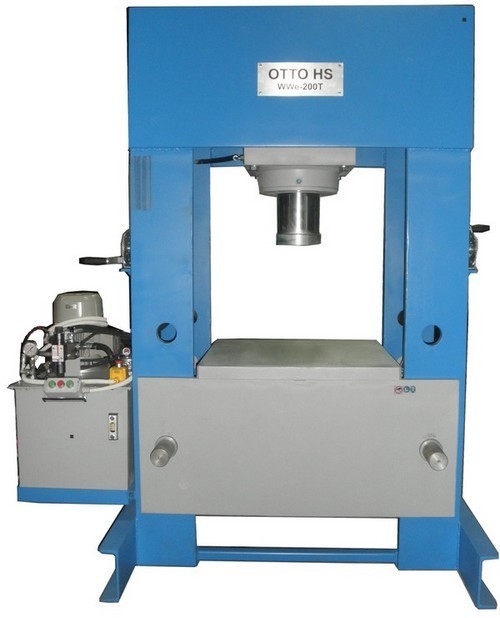

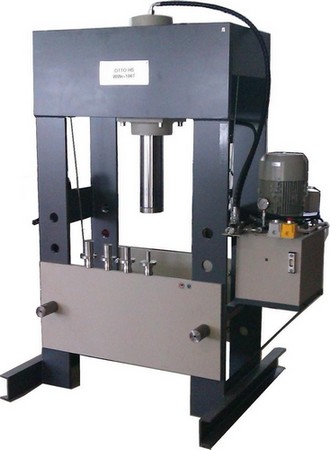

   OTTO HS        Prasy warsztatowe z napędem ręcznym  seria WWr ( lub elektrycznym seria WWe ) z podnoszonym stołem za pomocą korby.WWr / WWe-15/60T

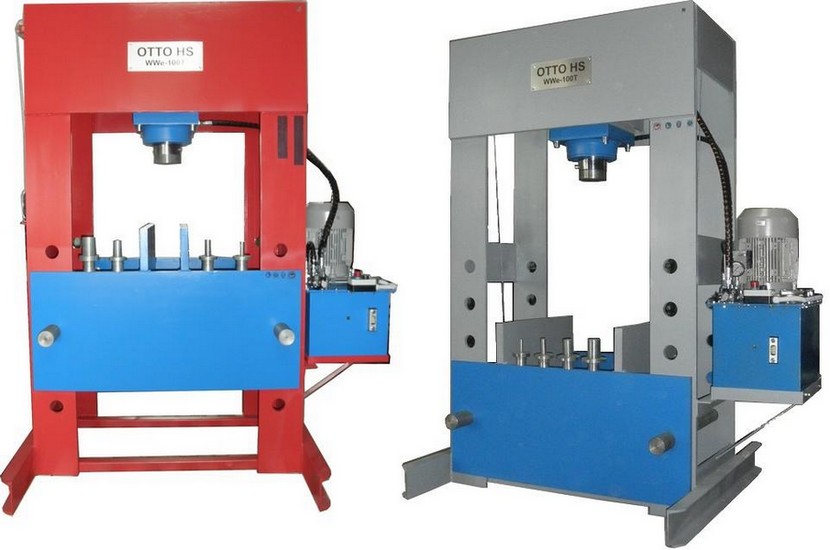

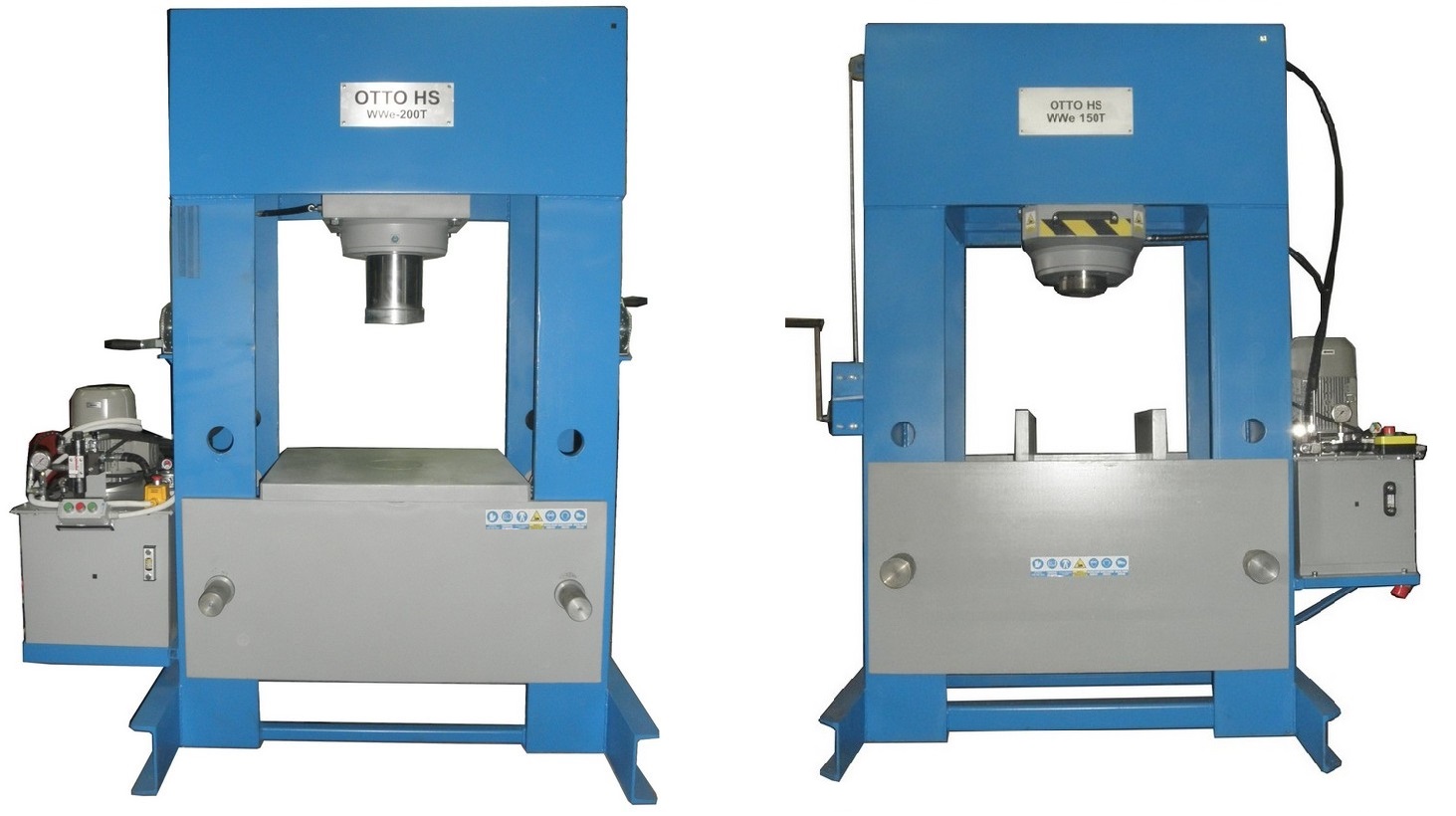

WWe - 80/100/120/150/200T

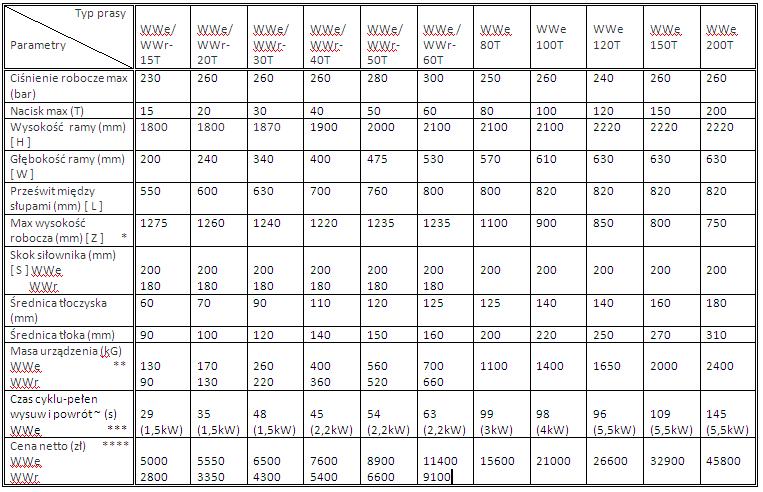

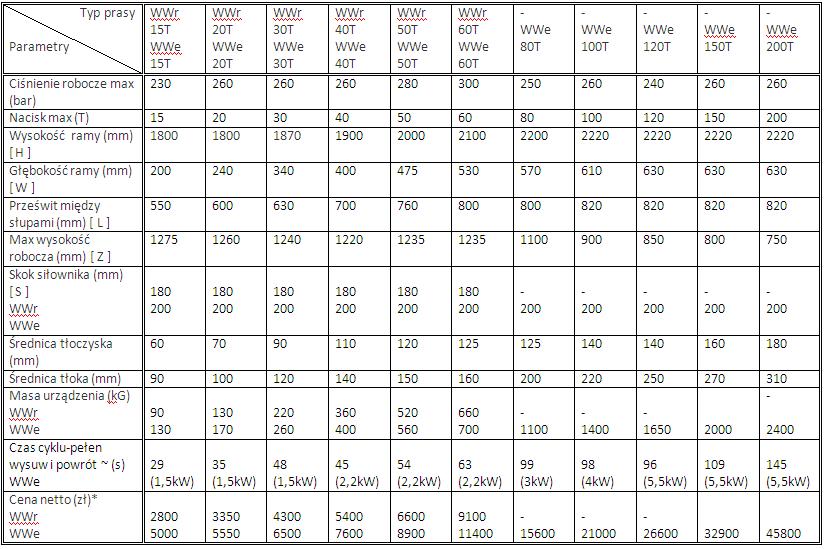

Typoszereg
pras warsztatowych z pompą hydrauliczną ręczną (WWr) lub agregatem z osprzętem pomiarowo/sterującym (WWe).



ZASTOSOWANIE
:

- prostowanie wałów i wałków,

- wyciskanie i wciskanie łożysk, tulei, czopów wałów,

- zaprasowywanie końcówek,

- naprawa narzędzi.

 seria WWe - agregat hydrauliczny / napęd elektryczny

seria WWr - pompa hydrauliczna / napęd ręczny















































*CENA W WYKONANIU STANDARDOWYM BEZ OPCJI DODATKOWYCH -CENY OPCJI PONIŻEJ.

Prasy o większym nacisku pod zamówienie  np. 250, 300Ton itd-patrz zakładka indywidualne zamówienia.

Istnieje możliwość zakupu produktów na zasadzie leasingu (minimalna kwota 1000,00pln)

WYPOSAŻENIE:

- siłownik hydrauliczny z chromowanym tłoczyskiem dwustronnego działania.

- Rama nośna (konstrukcja spawana), stół roboczy podnoszony korbą.



- Manometr wliczony w cenę + tabela nacisków.

- W serii WWe agregat z osprzętem pomiarowo / sterującym; sterowanie rozdzielacz ręczny,silnik elektryczny siemens.

- kolor czerwono/szary. Wykonanie ramy w innych kolorach należy podać w zamówieniu.

Blat, stół roboczy, siłownik i agregat: wykonanie szary kolor. Zmiana koloru nie wpływa na cenę.

 Dostępne barwy ram:
























np podając:rama-niebieska.

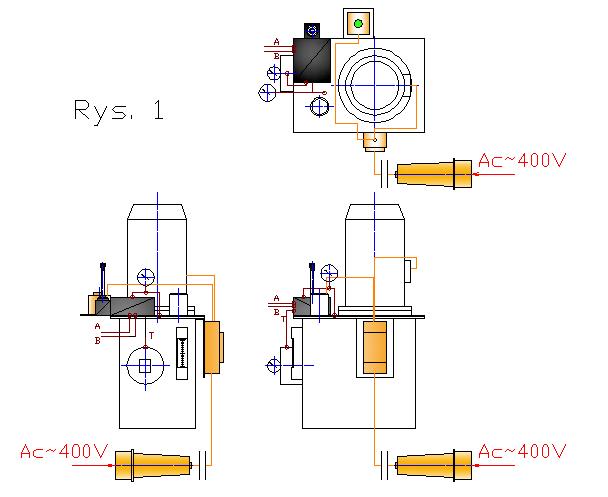

(wysuw góra/dół) i włącznik pompy rys. 1




czas cyklu-pełen wysuw i powrót~:   WWe-15T = 29s / WWe-20T = 35s / WWe-30T = 48s / WWe-40T = 45s / WWe-50T = 54s / WWe-60T = 63s /   WWe-80T = 99s / WWe-100T = 98s / WWe-120T = 96s / WWe-150T = 109s / WWe-200T = 145s

Istnieje możliwość za dopłatą skrócenia podanych czasów pracy. Zakończenie tłoczyska płaskie wystającego 10mm za dławicę.

Przy zamówieniu należy określić rodzaj sieci energetycznej w jakiej będzie pracowało urządzenie( np. TN-C lub TN-S itd - ilość bolców)

- W serii WWr(wersja standardowa) pompa hydrauliczna ręczna; sterowanie rozdzielacz ręczny (wysuw góra/dół) /pompa ręczna; czas cyklu; prędkość wysuwu zależna od prędkości pompowania;Zakończenie tłoczyska płaskie wystającego 10mm za dławicę.

OPCJE DODATKOWE (ZA DOPŁATĄ)

I. Rozbudowanie instalacji układu hydraulicznego ( regulowanie siły nacisku poprzez ograniczenie maksymalnej jej wartości)zawór przelewowo/zwrotny+500zł+23%VAT

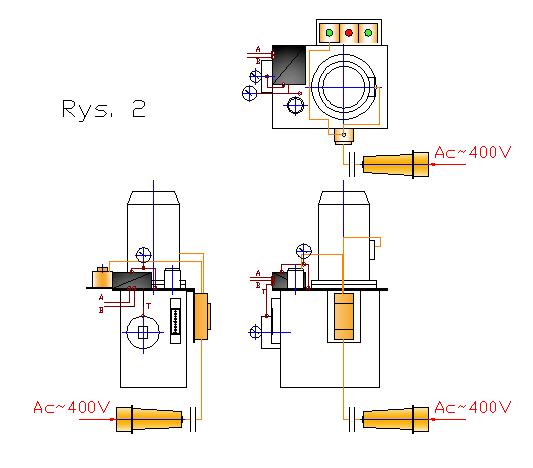

II. Sterowanie na elektrozaworach ( dotyczy serii WWe) ; trzy przyciski (dwa przyciski wysuw tłoczyska góra/dół, trzeci przycisk włącznik pompy) +1500,00+23%VAT rys. 2

II. b Tylko z opcją II. Przycisk nożny  jako dodatkowe sterowanie - możliwość sterowania pedałem lub zamiennie przyciskami umieszczonymi na agregacie albo na pilocie przewodowym. +800,00+23%VAT

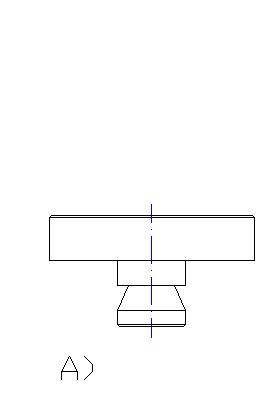

III. Zakończenie tłoczyska (otwór w tłoczysku do mocowania sworznia lub matrycy rys. 3)-związane to jest z przedłużeniem tłoczyska + nasadka A lub gwint wewnętrzny nacięty w tłoczysku-na zapytanie.











Cena

15T-30T    +300,00zł+23%VAT

40T-50T    +400,00zł+23%VAT

60T-80T    +550,00zł+23%VAT

100T-120T   +750,00zł+23%VAT

150T 200T  +1000,00zł+23%VAT

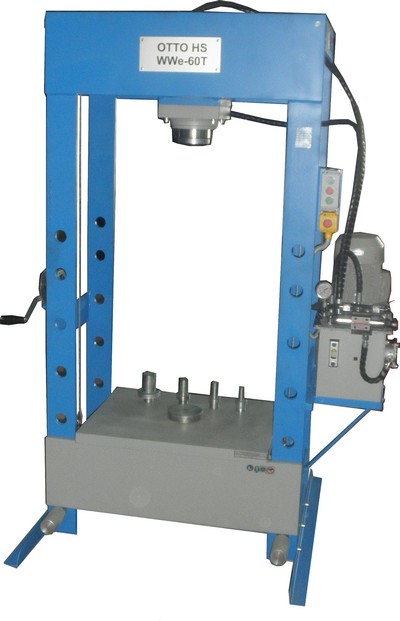

IIIb.   Wyposażenie specjalne-nasadki trzpieniowe z pełnego materiału tylko z opcją III  4 szt. średnice do wyboru od fi 12 do fi 69. Maksymalna długość nasadki 80mm.

przykładowe nasadki.



+600,00zł+23%VAT(Można kupić mniejszą ilość nasadek w cenie 180,00zł+23%VAT za sztukę)

IIIc.   Wyposażenie specjalne-nasadki trzpieniowe z pełnego materiału tylko z opcją III  4 szt. średnice do wyboru od fi 70 do fi 120. Maksymalna długość nasadki 80mm.

+1200,00zł+23%VAT. (Można kupić mniejszą ilość nasadek w cenie 350,00zł+23%VAT za sztukę)

IV. Pryzmy zakładane na stół roboczy

Cena

15-30T +300,00zł+23%VAT

40-50T  +550,00zł+23%VAT

60-80T  +800,00zł+23%VAT

100T-120T +1200,00zł+23%VAT

150T-200T +1800,00zł+23%VAT

V. Blat roboczy wzmocniony kratownicą nakładany na stół roboczy bez przelotowy lub przelotowy (po określeniu średnicy otworu przez klienta)

Cena: 15T + 950,00zł+23%VAT / 20T + 1050,00zł+23%VAT / 30T + 1200,00zł+23VAT / 40T + 1400,00zł+23%VAT / 50T + 1650,00zł+23%VAT / 60T + 1950,00zł+23%VAT / 80T + 2700,00zł+23%VAT / 100T + 3200,00zł+23%VAT / 120T + 3900,00+23%VAT / 150T + 4900,00zł+23%VAT / 200T + 5600,00ZŁ+23%VAT.

Na zapytanie do wyceny - można wykonać rowki teowe lub otwory montażowe w blacie.

VI. Zawór-zamek hydrauliczny zapewniający szczelność w cylindrze podczas wzrostu ciśnienia co uniemożliwia spadek siły nacisku po przerwaniu pompowania ciśnienia do momentu odpuszczenia ciśnienia na rozdzielaczu.

Cena+500,00zł+23%VAT

VII. Przesuwna głowica siłownika rys. 4. Opcja zmniejsza max wysokość roboczą od 0 mm do 50 mm w zależności od nacisku.













Cena

15-20T +670,00zł+23%VAT, 30-40T  +770,00zł+23%VAT, 50-60T  +900,00zł+23%VAT, 80T-120T +1200,00zł+23%VAT, 150T-200T +1700,00zł+23%VAT

VIII. Hydrauliczny system podnoszenia i opuszczania stołu/stołu z blatem roboczym rys 5.





























Cena

WWe-15 do WWe-60 +3500,00zł+23%VAT*,

WWe-80 do WWe-200 +4900,00zł+23%VAT*

*przy opcji II i IIb  dodatkowa dopłata 1200,00zł do powyższych cen.

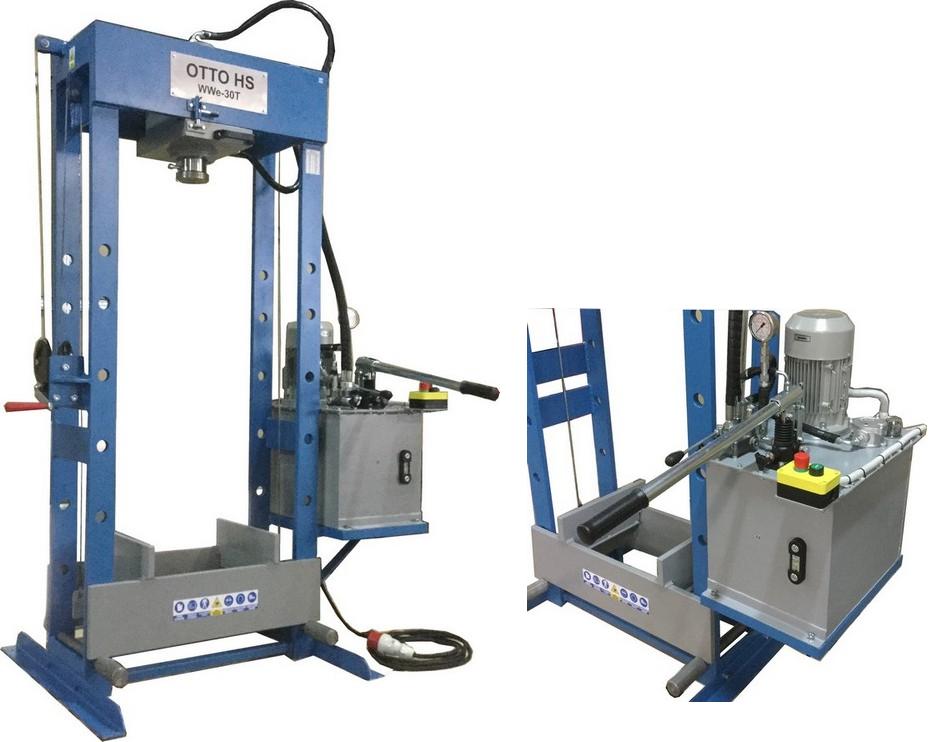

IX. Prasa 2w1, opcja tylko do serii WWe. Prasa zasilana z silnika elektrycznego (przycisk zasilania i manetka rozdzielacza) lub przy pomocy pompy ręcznej (wajcha pompy ręcznej i manetka rozdzielacza). Prasa w standardzie wyposażona w zamek hydrauliczny(opcja VI) oraz większy zbiornik oleju. Nie można zakupić przy opcji II i IIb.

Cena 1600zł+23%VAT




IXa. Prasa 2w1, dla prasy z opcjami II lub II i IIb . Prasa zasilana z silnika elektrycznego i pompy zębatej (przyciski zasilana sterując elektrozaworem głównym) lub przy pomocy pompy ręcznej(wajcha pompy ręcznej i manetką obrotową rozdzielacza zespolonego z pompa ręczna), sterowanie z poziomu kasety sterowniczej na wysięgu płyty połogowej. Dodatkowy podświetlany przycisk (gdy sterowania pompa ręczną), który przełącza równolegle elektrozaworami 3/2 linie A i B pomiędzy elektrozaworem z pompa zębata a rozdzielaczem z pompy ręcznej. Każda pompa będzie wyposażona w swój osoby zawór przelewowy (maksymalny) nie regulowany – do regulacji potrzebna Opcja I na linii A. Prasa w standardzie wyposażona w zamek hydrauliczny(opcja  V) oraz większy zbiornik oleju do 20l.















rysunek wwe v z opcją II i IIb

Cena 4500zł+23%VAT

X. Wydłużenie skoku siłownika o 50mm maksymalnie skok 400mm.

Cena(za każde dodatkowe 50mm skoku): 15T + 65,00zł+23%VAT / 20T + 85,00zł+23%VAT / 30T + 120,00zł+23VAT / 40T + 160,00zł+23%VAT / 50T + 210,00zł+23%VAT / 60T + 250,00zł+23%VAT / 80T + 290,00zł+23%VAT / 100T + 360,00zł+23%VAT / 120T + 520,00+23%VAT / 150T + 760,00zł+23%VAT / 200T + 870,00zł+23%VAT.


XI. Manometry wyskalowane w tonach (standardowo jest w barach do których jest tabela nacisków)

Cena 120,00zł +23%VAT


XII.Dodatkowe prowadzenie siłownika zapewniające zablokowanie obrotu tłoczyska wokół własnej osi.

Cena 1000,00zł+23%VAT


XIII.Ograniczenie skoku siłownika z zastosowaniem krańcówek-wymaga opcji XII dodatkowego prowadzenia siłownika,

Cena 1000,00zł+23%VAT

XIV. Oświetlenie przestrzeni roboczej w postaci dwóch lamp ledowych 10W w obudowie przemysłowej (typu halogen) po obu stronach siłownika. W przypadku prasy z serii WWr wymagane jest zasilanie Ac230V 50Hz.

Cena 490,00zł+23%VAT

INNE:

-zwiększony zbiornik oleju, zmiana wymiarów przestrzeni roboczej, chłodnica - do wyceny.

-Osłony bezpieczeństwa fizyczne, wykonanie siatka o drobnym oczku. Tylne  i boczne stałe (przykręcane), przednia uchylna z ryglem blokującym zamek patentowy i krańcówką zabezpieczającą typu klucz.

Cena do wyceny najtańsza wersja 1700zł+23%VAT

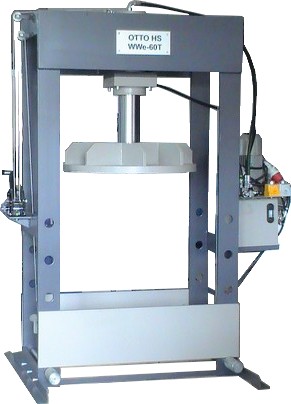

-Nietypowe nasadki np talerzowa do wciskania elastycznych opon gumowych rys 6 lub inne w/g specyfikacji klienta - do wyceny.















Istnieje możliwość wyposażenia pras hydraulicznych w cyfrowy system pomiaru siły nacisku (wyskalowany np. w kg Tomach, kg, N lub w jednostkach ciśnienia np. Bar, MPa) także z funkcją rejestracji danych  i z oprogramowaniem do wizualizacji uzyskanych wyników a także z laptopem z wgranym oprogramowaniem pod konkretne urządzenie. Istnieją także inne możliwości pomiarów zapisów i regulacji parametrów pracy prasy. Do wyceny w przypadku zainteresowania

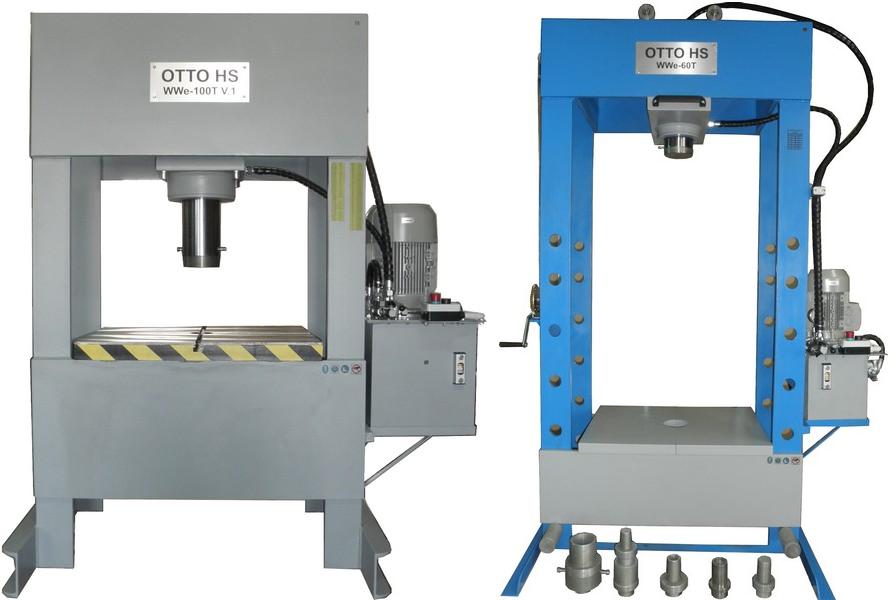

Poniżej przykłady pras z opcjami dodatkowymi



 I. Prasy hydrauliczne seria WWr

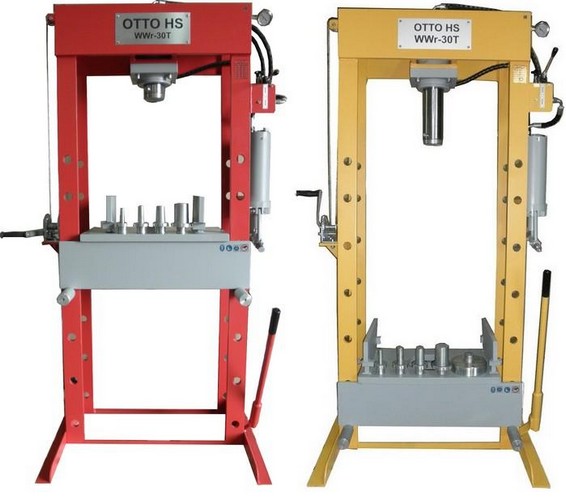

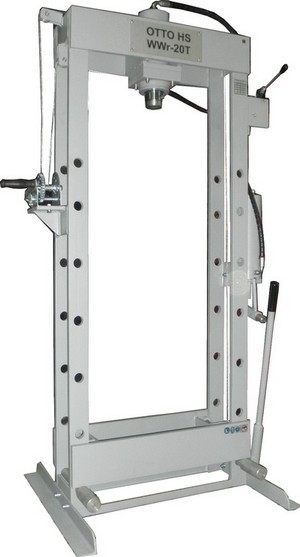

1. WWr-30T (czarna) bez opcji                                                         2. WWr-20T (niebieska)+III+IV                                             3. WWr-30T (czerwona) + I+III+IV+V+VI+VII




























4. WWr-40T (ciemno zielona) +I+III+IV+VII                                                                                     5. WWr-50T (grafitowa)+III



 II. Prasy hydrauliczne seria WWe

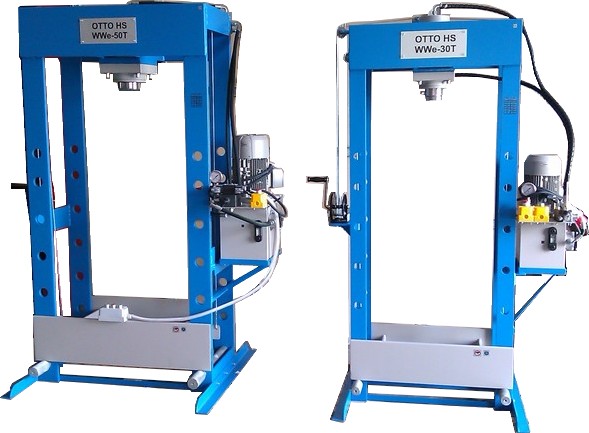

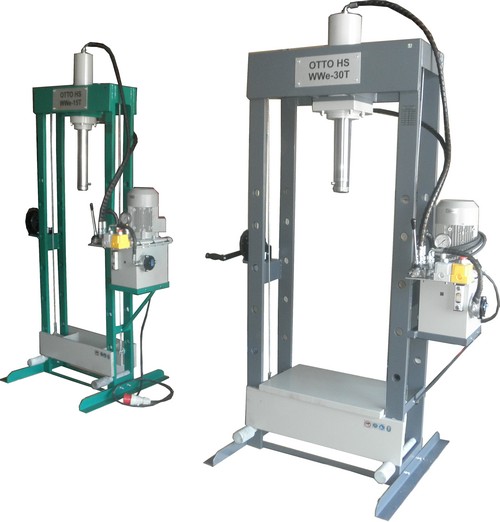

1.WWe-50T (niebieska)+I+II+III                                         2.WWe-30T (niebieska)+III

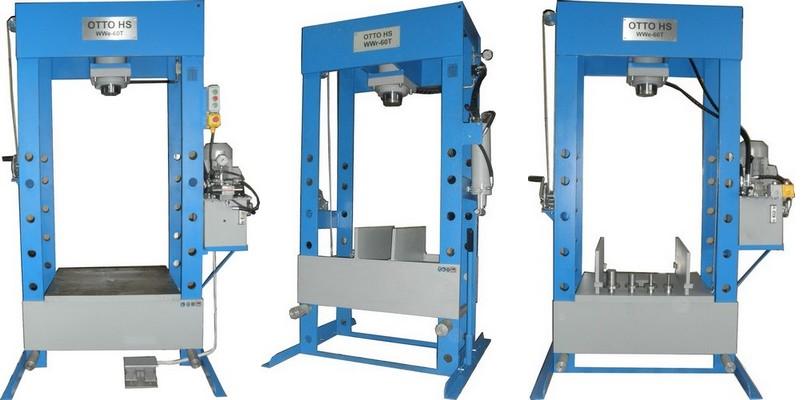

3.WWe-60T (szara)+I+III+V+VI+VIII                               4.WWe-30T (czerwona)+I+III+V+VI+VII+VIII                      5.WWe-60T (szara)+I+II+III+IV+V+VI+VII+VIII




























 6.WWe-100T+I+III+V                                                                                  7.WWe-100T+I+II+VII


































8.WWe-30T+I+III+IV+VII+IX(VI)



9.WWe-200T+I+II+III+V                                                                                                                                        10.WWe-150T+I+III+IV+VII

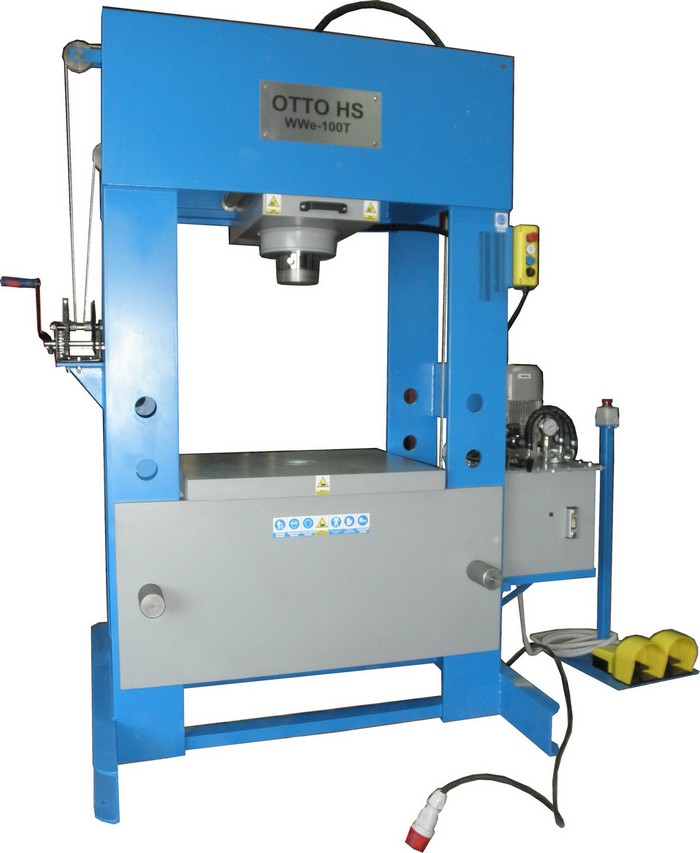

WWe-100T (nebieska) +I+II+IIb+III+V+VII,                                                                   WWe-50T (czerwona)+I+II+IIb+III+V+VI+VII WWe-                         30T (niebieska)+I+II+IIb+III+V+VI





















 WWe-100T+I+III+IIIb+IV






WWe-20T+I+II+III+IV+V+VI / WWe-30T+I+III+IV+V / WWe-60T+I+III+IIIb+V/WWe-50T +I+II+III / WWe-30T+III






































 III. Prasy hydrauliczne wykonanie pod sprecyzowane zamówienie

WWe-20T+I+II+III+V z rowkami teowymi+VI+VII+VIII+XI+XIV oświetlenie od zewnętrznej strony ramy+osłony bezpieczeństwa z plexiglas /  WWe-40T+I+II+III+V blat z otworem+VI+XIV oświetlenie wewnątrz rany+ osłony z plexiglas i tylna z siatki+cyfrowy rejestrator z kolorowym, dotykowym wyświetlaczem.

























WWe-X 50T+I+III+V+XII+X+wyciągana szuflada na odpadki po obróbce lub gotowe elementy + większy agregat wolno stojący połączony przewodami elastycznymi za pomocą szybko złączy+prasę można ustawić w pionie lub poziomie (dodatkowe uchwyty umożliwiające ustawienie prasy w odpowiedniej pozycji), stół roboczy przyspawany na stale bez możliwości regulacji jego położenia.



WWe-15T (niebieska) wersja V specjalne wykonanie + I + II (tryb półautomatyczny z możliwością przełączenia na pracę ręczną) + III + IIIb + IV + V (z otworem i zestawem pierścieni zaślepiających) + VI +X skok 260mm + XII.






WWe-50T wersja V wykonanie produkcyjne-wzmocniona konstrukcja siłownika, większa moc silnika,większy zbiornik oleju i odpowiednio dostosowane elementy hydrauliki+I+II(tryb pół automatyczny na przekaźniku ciśnień i krańcówce powrotnej "luźnej"-podczepianej pod matrycę, możliwość przełączenia na pracę ręczną)+III+V+IX+=osłony bezpieczeństwa.




































WWe-X 50T



WWe-300T podnoszenie stołu hydrauliczne, oświetlenie przestrzeni roboczej, przesuwny siłownik.




Prasy o większym nacisku oraz innych parametrach wykonujemy w/g zamówienia klienta - więcej patrz zakładka INDYWIDUALNE ZAMÓWIENIA/PRASY I PRODUKTY SPECJALNEGO PRZEZNACZENIA
