OTTO HS

Agregaty hydrauliczne z napędem elektrycznym seria AH

AH I 160/200bar AH II 210/250bar AH III 260/550bar AH IV 560/700bar

Agregaty hydrauliczne olejowe zasilanie elektryczne z pompą o różnych wydajnościach. Dostępne także agregaty wysokociśnieniowe. Najczęściej stosowane jako zasilacze do sprzętów o  napędzie hydraulicznym.

AGREGATY HYDRAULICZNE SERIA AH

Budowa agregatu seria AH (podstawowe elementy urządzenia)

silnik elektryczny, zbiornik oleju (zalany olejem hydraulicznym), pompa olejowa, filtr powrotny z czujnikiem zabrudzenia, przeciw pylny wlew oleju z odpowietrzeniem, wskaźnik poziomu i temperatury oleju, manometr glicerynowy, stycznik i włącznik urządzenia, wtyczka męska 4 lub 5 bolcowa, sterowanie.

AH	ZBIORNIK OLEJU/wypełnienie olej Hl-46	STEROWANIE	WŁĄCZNIK POMPY	PRZYŁĄCZA DO UZGODNIENIA	WYDAJNOŚĆ l/min	zasilanie	INNE OPCJE	CENA NETTO
I 160 do 200bar	10 litrów	R1 lub RZ1	W lub WZ	3/8", 1/4", 3/4"	maksymalnie 2,5l/min	maksymalnie silnik 1,1 Kw		3200,00zł
II 210 do 250 bar + 400,00zł	15 l +200,00zł	R2/RZ2..każda dodatkowa sekcja +400,00zł		lub inne w/g potrzeb np. szybko złącza + do wyceny	inne wydajności + do wyceny	Silnik dobierany w/g potrzeb +od II grupy do wyceny	O inne wydajności +do wyceny
III 260 do 550 bar + 2000,00zł	25 l +500,00zł	E1+ 1500,00zł
IV 560 do 700 bar + 3500,00zł	50 l +900,00zł	E2..+ każda dodatkowa sekcja +1000,00zł
	80 l +1400,00zł
	120 l +1900,00zł
	200 l +3000,00zł

Objaśnienia do tabeli:

+ Dopłata do najtańszej wersji 3200,00zł+22%VAT. Wszyskie podane ceny są cenami netto należy doliczyć podatek VAT 22%.

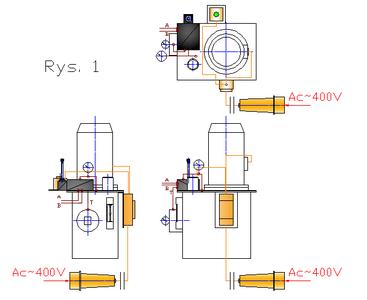

R	sterowanie rozdzielacz ręczny monoblokowy bez zatrzasku rys.1
Rz	sterowanie rozdzielacz ręczny monoblokowy z zatrzaskiem
R1../E1..itd.	ilośc sekcji

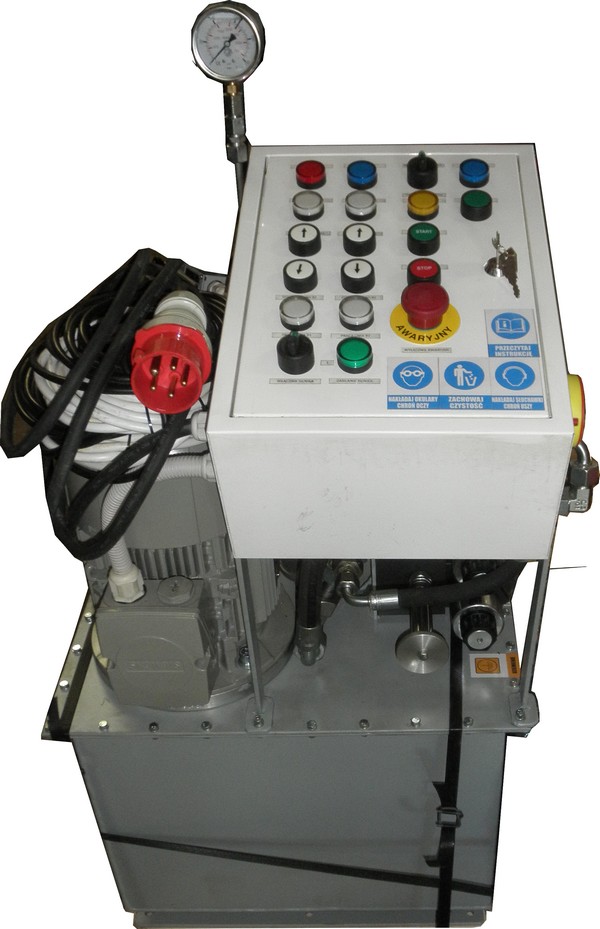

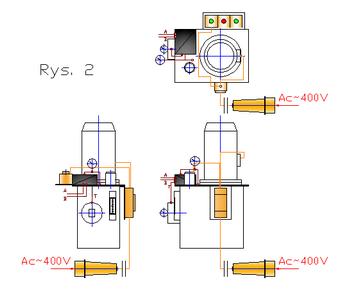

E	sterowanie przyciskami(elektrozawory) rys. 2
W	włącznik bez zatrzasku
Wz	włącznik z zatrzaskiem

 O   Wposarzenie opcjonalne-przykłady:

Rodzaj pompy zębata lub tłoczkowa w zależności od ciśnienia ; jedno, dwu lub wielosekcyjna w zależności od przeznaczenia i wymaganej wydajności

Konstrukcja umożliwiająca mobilność agregatu (kółka, rączki itp.) Zadaszenia chroniące przed czynnikami atmosferycznymi(agregat do pracy

Akumulatory ciśnień, chłodnica oleju i inne elementy armatury hydrauliki siłowej w/g potrzeb

Agregaty o innych parametrach w/g potrzeb klienta, bardziej rozbudowanym systemie hydraulicznym wyceniamy po otrzymaniu zapytania ofertowego.
